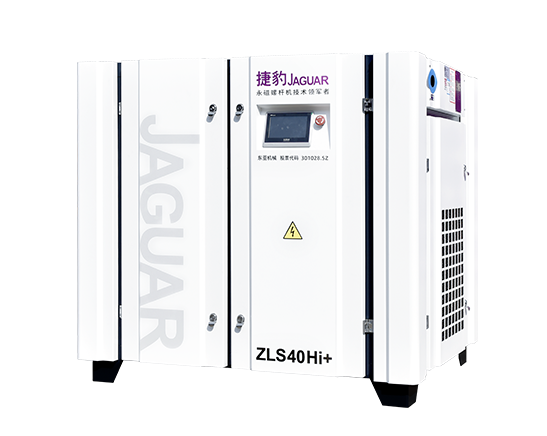

ZLS-Hi+永磁变频一级压缩空压机

时间:2018-05-03       作者:网站管理员       来源:本站

      全新捷豹永磁变频Hi+系列,采用全新优化螺杆机头,更高的效率,更低的转速,更大的螺杆机头,全新设计的永磁电机,一切为客户量身定制,绝无仅有的全新永磁螺杆式空压机!


      低转速的螺杆转子选型:在对螺杆转子的长期测试跟研究中,我们发现:螺杆转子的比功率随着主机转速的提高,先减小后增大。存在着较佳主机转速,使得螺杆压缩机的能效最优。因此我们在设计ZLS-Hi+系列主机时,选择优质的电机搭配更佳转速下的主机,使我们的每个转子都在对应的转速中工作,做到优质能效比。


       优化机头配比造就大排量: 由于通过长期严谨的理论研究和大量的型式试验,为机头配比和设计的优化奠定了坚实的技术基础。ZLS-Hi+空压机系列产品采用优化的机头配比与系统设计,排气量比同等功率压缩机高10%。

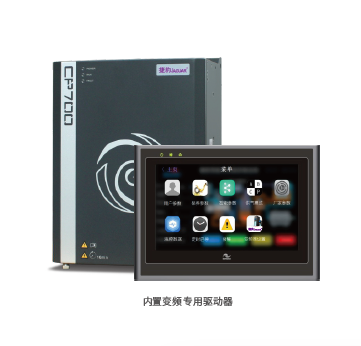

双变频控制:


       新一代的控制系统,我们采用的是双变频,保持原来电机变频的特点,同时主机冷却风扇也设计成变频。采用双变频的方式,让冷却系统处于稳定状态,且这样的设计使冷却系统即使在环境高温的时候依然能将发挥其稳定性作用。

全系列采用IE4超高效电机:


      捷豹全新系列搭配IE4永磁变频高水准效率电机,电机电磁方案大幅优化,电机效率大大提升,因此大幅度降低了用户使用成本,为节省用户使用电费做出了贡献。

IE4永磁变频电机使用稀土材料钕铁硼,其中钕铁硼 (NdFeB)是当代磁体中性能超强的永磁体,具有高剩磁、高矫顽力、高磁能积、高性能价格比等特性,而且容易加工成各种尺寸,现已广泛应用于航空、航天、电子、电声、机电、仪器、仪表、医疗技术及其它需永磁场的装置和设备中。永磁变频电机是由永磁体建立励磁磁场,从而实现机电能量高效转换的装置,它与电励磁同步电机一样以同步旋转,亦称永磁同步电机。永磁变频电机与电励磁同步电机相比,具有超高能效(高达IE4)、结构紧凑、体积小、重量轻等特点,由于永磁变频电机取消了电励磁系统,从而提高了电机效率,使得电机结构简化,运行非常可靠。



      永磁变频能源节省高达50%*:捷豹永磁变频系列的VSD变频控制技术紧密的贴合实际空气使用需求,全自动的调节空压机配合用户的用气压力进行变频调节,通过调整电机的转速,控制螺杆式空压机产生的空气流量,全自动化的迎合用户的实际空气需求来大幅节省能源。也就是通过这样的原理,大大的节省空压机的能源成本高达50%*。

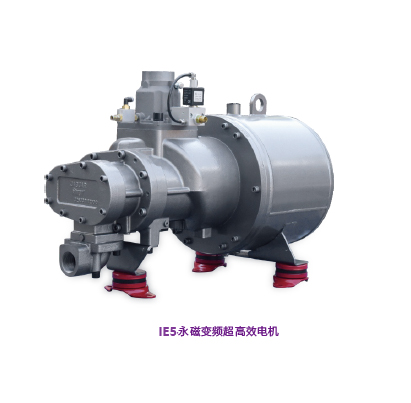

      捷豹全新永磁螺杆机传动模块: 新款捷豹ZLS-Hi+主机采用超大机头配比、IP65 八级永磁电机同轴传动,超低转速,超低噪音,机头经过长时间模拟测试以及型式试验甄选,排气量达到业内领先水平。采用同轴传动代替原有的弹性联轴器传动,可靠性大大增加,传动效率大幅度提升,同时延长了传动模块的使用寿命。
